Приспособление для запрессовки поршневого пальца.
Прежде чем запрессовать палец в шатун, проверяют его посадку в поршне. Зазор между поршневым пальцем и отверстиями в бобышках поршня должен быть в пределах 0,008-0,016 мм, предельно допустимый - 0,05 мм. На практике палец к поршню подбирают следующим образом. Смазанный моторным маслом поршневой палец должен входить в отверстия бобышек при нажатиии большим пальцем руки. При этом, палец из поршня не должен выпадать, если поршень повернуть так , что ось пальца станет вертикальной.

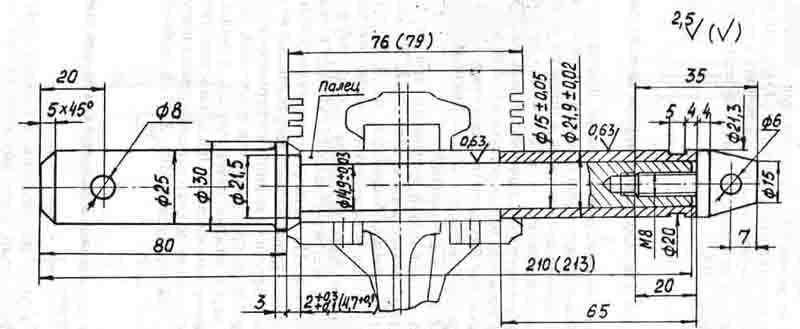

При запрессовке пальца шатун нагревают при 200° С не менее 15 минут. Палец подготавливают к запрессовке , предварительно закрепив его на приспособлении (см. рис.). Болт приспособления на рис. справа затягивают неплотно, чтобы не произошло заклинивания из-за удлинения пальца от нагрева при контакте с шатуном. Нагретый шатун зажимают в тисках, надевают поршень, метка "П" и отверстие на нижней головке шатуна с одной стороны. Проталкивают закреплённый на приспособлении палец в отверстие в поршне и в верхнюю головку шатуна (см. рис.) до упора края рукоятки в поршень . После остывания шатуна через нижние отверстия Ø6 в бобышках смазывают палец моторным маслом. При осевой испытательной нагрузке 400 кгс палец не должен перемещаться в шатуне.
Размеры на рис. для двигателей 2101, 2103, в скобках для двигателей 21011, 2105, 2106.
